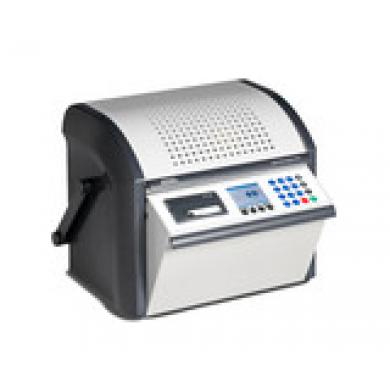

Автоматичен тестер на изолационни масла DPA 75C

DPA 75C е модерен, напълно автоматичен уред за изпитване диелектричната якост на изолационни течности. Той комбинира в себе си всички качества, гарантиращи електробезопасност, удобство и леснота на използването.  Изпитването може да бъде провеждано с напрежения до 75 kVeff, което дава възможност да се работи с всички видове трансформаторни и кабелни масла, включително маслата, използвани в силовата комутационна апаратура. Уредът е портативен, с компактна конструкция, ергономичен дизайн и относително малко тегло.

Стандарти
Множество национални и международни стандарти (18 препрограмируеми стандарта и 10 програмируеми от оператора) са програмирани в уреда и могат да бъде извиквани с натискане на бутон. Последователността на изпитване по даден стандарт се изпълнява автоматично. Това означава, че изборът на стойности за параметрите стръмност на нарастване на напрежението, брой на пробивите, времеви интервали за разбъркване на пробата и изчакване, е напълно автоматизиран. Уредът е в състояние да запамети до пет дефинирани от потребителя последователности за изпитания.

Индикация
Всички важни за изпитването данни се извеждат на голям цветен LCD течнокристален дисплей. Програмата по обслужването е организирана на основата на менюта, което улеснява максимално работата с уреда. Благодарение на вграденото в корпуса на уреда печатащо устройство, стават възможни разпечатки на данни и условия на изпитването, като температура на пробата, вид на стандарта и номер на пробата. Резултатите от множество изпитвания могат да бъдат съхранявани и сравнявани помежду им. Ако автоматично изчислената грешка надвиши определена стойност, на екрана се извежда съответно съобщение.

Удобство
DPA 75C  запаметява всички зададени параметри (стандарт, последователност на провеждане на изпитването). След ново включване на уреда тези параметри автоматично се извикват от паметта.

Притежава вграден USB - интерфейс за връзка  и обмен на данни с компютър.

Изпитвателен съд
Изпитвателният съд е конструиран съгласно международните стандарти. Конструкцията му позволява лесно почистване. Благодарение на хоризонталното разположение на електродите се избягват завихряния и коронен разряд поради наличието на електрично поле в течната проба. Съгласно изискванията на повечето международни стандарти, към съда е предвиден специален капак. Съдът е снабден с нониус за лесна настройка на междуелектродното разстояние и звукова сигнализация при допиране на електродите (сигнализация при нулева междина). Налична е програма за почистване на електродите с електрически пробиви.

Безопасност
При проектирането на уреда са взети всички мерки за ликвидирането на каквато и да било опасност за обслужващия персонал, дори при грешни манипулации по време на измерванията. При отворен капак на уреда високото напрежение е изключено чрез двойна блокировка (механичен контакт).Чрез периодично провежданото от уреда самотестване се постига максимална степен на безопасност. Заложеното автоматично следене на пробивите (RBM) позволява лесно и безопасно класифициране на маслените проби, както и наблюдение на нарастване на напрежението. Изискваната от стандартите възможност за зрителен контрол на електродите и пробивите е налице, благодарение на предвидените за целта “прозорци” към изпитвателния съд.

Автономно захранване
Уредът притежава и вграден акумулатор, работата може да бъде провеждана в отсъствие на мрежово захранване за време от 8 часа. За заряда на акумулатора може да се съди по извеждания на течнокристалния екран брой на реализуемите изпитвания с уреда.

Характеристики
-многократни изпитвания за диелектрична якост на проби от силициеви масла, благодарение на краткото време на пробив (<10 μs) и токоограничението.
-вграден сензор за измерване на температурата на изолационната течност
-интегриран принтер с хартиена ролка за  разпечатване на изпитвателни данни
- защитен превключвател на предпазния капакзащитен превключвател на предпазния капак
