PHG – разширяема изпитвателна система
TD – измерване фактор на разсейване (tan δ)
PD – измерване ниво на частичен разряд (partial discharge)

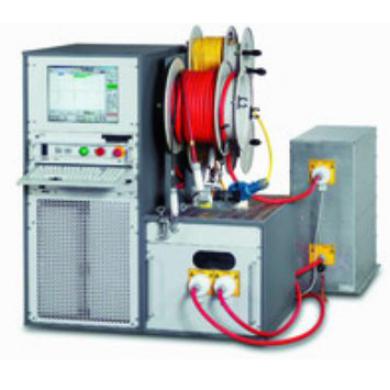

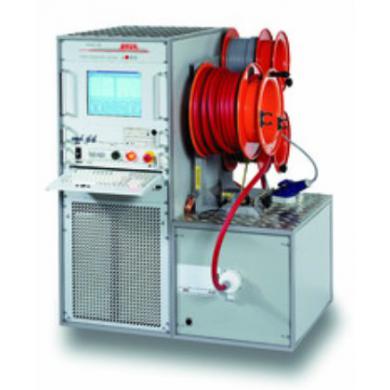

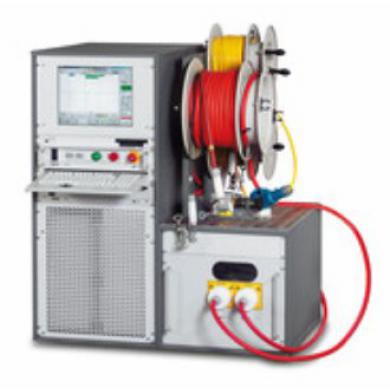

Многофункционалната изпитвателна и диагностична система за кабели PHG TD/PD е специално проектирана и разработена за мрежи за средно напрежение. Системата PHG TD/PD е единствената изпитвателна и диагностична система с цялостно определяне на качеството и стареенето на изпитвания образец. Методите TD и PD се допълват един друг идеално; от друга страна може да се определи общото състояние на образеца, от друга страна се локализират индивидуалните повреди.

Системата се състои и от управляващ блок, захранващ блок, разрядно устройство, контролер на безопасността и свързващ кабел 25 m.

Системата обединява:
- изпитване на кабели с VLF (много ниска честота) – PHG 70 или PHG 80
- измерване на фактор на разсейване TD, tan δ – PHG TD
- измерване на ниво на частичен разряд и локализация на източника (PHG TD/PD)

            Технически данни на PHG TD/PD:

PHG 70

PHG 80

Захранване

230 V, 50/60 Hz, (200…264 V)

Опционално захранване

115 V, 50/60 Hz, (100…140 V)

Номинално напрежение

синусоида 38 kVrms 0,1 Hz

правоъгълно: 54 kV/ 0,1 Hz

DC: ±70 kV

синусоида 57 kVrms 0,1 Hz

правоъгълно: 80 kV/ 0,1 Hz

DC: ±80 kV

Стандартни изпитвателни процедури

10

Свободно програмируеми изпитвателни процедури

10

Настройваема изпитвателна честота

0,01…1 Hz

Сериен интерфейс

RS 232 с оптично влакно

Принтер

матричен Epson DPN 230

Относителна влажност

без кондензация

Макс. околна температура

работна: 0...+45°С

на съхранение: -20...+60°С

Дисплей

за менюто, изходното напрежение, изходния ток;

осветен графичен LCD-екран 160x80 пиксела

Избираеми езици

английски, немски, френски, испански, други по заявка

Размери

19”, 14 U (483 x 623 x 775 mm)

Тегло на захранващия блок

прибл. 160 kg

Тегло на цялата система

в зависимост от варианта 250...400 kg

Измерване фактор на разсейване TD

Обхват на напрежението

1...38 kVrms

1...57 kVrms

Обхват на товара

≥ 10 nF (опция 500 pF)

Измервателен обхват

0,1.10^-3...1000.10^-3

Разделителна способност

1.10^-5

Точност

±1% изм. стойност ±1.10^-4

Индустриален РС

BAUR IPC, Pentium, MS Windows

Дисплей

12,1” TFT

Измерване ниво на частичен разряд PD

Обхват на напрежението

1...38 kVrms

1...57 kVrms

Обхват на дължината на кабела

10...7000 m

Скорост на разпространение

50…120 m/µs

Честота на дискретизация

10 ns (100 Msamples)

Точност на локализация

1% от дължината на кабела

Разделителна способност

0,1 pC; 0,1 m

Софтуер

графичен потребителски интерфейс

Индустриален РС

BAUR IPC, Pentium, MS Windows

Дисплей

15,1” TFT
