Syscompact 2000

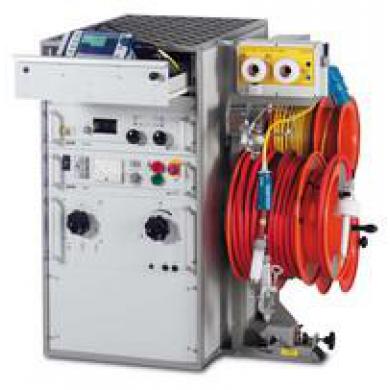

Syscompact 2000 0

Характеристики:

локализ. на ниско- и високоимпедансни и непостоянни кабелни повреди до 32 kV
ефективни и прецизни методи за прелокализация
точно определяне с използването на звуков метод или с измерване на време на разпространение на звука (с универсален локализатор UL и земен микрофон BM)
локализация на повреди на обвивката с използването на метода на стъпково напрежение (по заявка с UL и две изпитвателни сонди)
модулна конструкция, лесна за разширяване за изпитване на кабели и диагностични уреди

Измервателни методи:

Технически данни на Syscompact 2000:
IRG 2000
Изходно напрежение на предавания импулс	10...60 V
Ширина на предавания импулс	40 ns … 10 µs
Устойчив по напрежение на ехото на импулсите	400 V AC (50…60 Hz)
Изходен импеданс	10…250 Ω настройваем
Измервателни обхвати (при v/2 = 80 m/s)	0...65 km
Честота на дискретизация в реално време	200 MHz (5 ns)
Разделителна способност	0,4 m (при v/2 = 80 m/μs)
Скорост на разпространение v/2	50...150 m/µs
Чувствителност на входния делител	0…60 dB
Брой ехограми в паметта	100
Цветен дисплей	TFT 320 x 240 (121 x 92 mm – 6”)
SSG
зходно ударно напрежение	0…8 kV / 0…16 kV / 0…32 kV
Ударна енергия	1 100, 1 500, 2 100 J
Импулсен изход	Единичен, 10, 20 или 30 импулса в мин.
Постоянно напрежение	0...32 kV
Макс. постоянен ток	850 mA
Система
Мрежово захранване	110-240V (50/60 Hz)
Тегло	195…295 kg
Работна температура	-20…+50°C
Температура на съхранение	-40…+60°C
