Система за определяне на непостоянни повреди на кабели за високо, ниско и средно напрежение.

Система за определяне на непостоянни повреди на кабели за високо, ниско и средно напрежение. 0

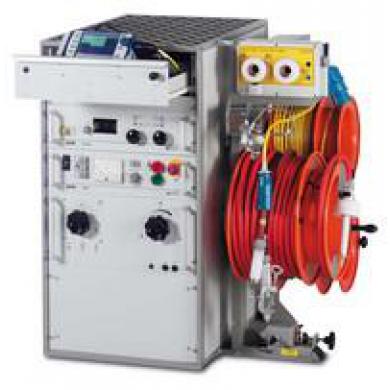

Syscompact 2000 M е мобилна система за прелокализация кабелни повреди с дължина до 65 km. Ударният генератор може да се използва за автоматично повтарящо се натоварване за да позволи звуково определяне на мястото. Комбинацията от IRG 2000 и генератор на ударно напрежение SSG 16 осигурява откриването на нискоомни и високоомни, както и непостоянни повреди.

Syscompact 2000 M е с малко тегло и размери, вследствие на което се транспортира лесно и е оптимална за използване на място.

Основни характеристики:

малко тегло и лесно транспортиране
4 метода за локализация на повреди (измервателните схеми са напълно интегрирани в уреда)
до 16 kV изпитвателно и постоянно напрежение (обхвати 8 kV / 16 kV)
изходна мощност 1000 джаула
режим с повтаряне импулсите (до 20 импулса / мин)
ръчен и автоматичен режим на импулсите
програмируемо изходно напрежение
водещи менюта на различни езици

Методи за локализация на повреди:

Метод на отражение на импулсите (TDR)
Вторичен импулсен метод (SIM)
Многократен импулсен метод (MIM) – усъвършенстван SIM
Диференциален вторичен импулсен метод
Импулсен токов метод (ICM)

Технически данни на Syscompact 2000 M:
Изходно напрежение TDR на предавания импулс	10 ... 60 V
Дължина на предавания импулс	40 ns … 10 μs
Устойчивост на напрежение	400 V AC (50/60 Hz)
Изходен импеданс	10, 20, 30, 50, 80, 100, 150, 250 Ω
Чувствителност на входния делител	0…60 dB
Измервателни обхвати @ v/2=80 m/µs	0…65 km
Точност	0,2%
Честота на дискретизация	200 MHz (5 ns)
Разделителна способност	0,4 m
Скорост на разпространение v/2	50...150 m/µs
Брой ехограми в паметта	100
Цветен дисплей на IRG 2000	LCD TFT 320 x 240 (121 x 92 mm – 6”)
SSG
Изходно ударно напрежение	0…8 kV / 0…16 kV
Ударна енергия	1 000 J
Импулсен изход	Единичен, 10 или 20 импулса в мин.
Постоянно напрежение	0...16 kV
Система
Мрежово захранване за работа и/или зареждане	110-240V (50/60 Hz)
Езици	Немски, английски, френски, испански, португалски, холандски, полски, италиански
Тегло	прибл. 80 kg
Работна температура	-10…+50°C
Температура на съхранение	-20…+60°C
Тип на защита IP 43	Защитена от вода и прах
Размери	490 х 500 х 1070 mm
