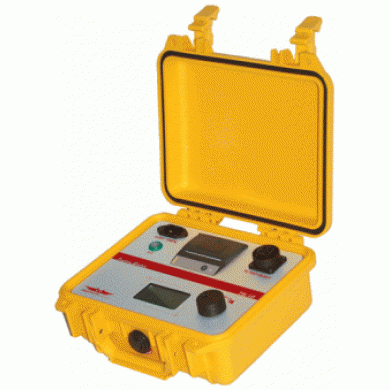

TR-1/TR-1P - Мобилен автоматизиран монофазен измервателен уред на коефициента на трансформация

TR-1 е напълно автоматизиран, монофазен измервателен уред на коефициента на трансформация, пригоден както за прецизни лабораторни приложения, така и за полеви измервания. Солиден, но в същото време леки удобен инструмент, който автоматично изчислява коефициента на трансформация, възбуждащ ток и фазово изместване. В добавка TR-1 измерва и най-високите коефициенти с най-голяма точност в своя клас врежим CT дори до много ниски мощности. Лесен за употреба и може да бъде използван при всички моно- и многофазни трансформатори.

Уредът предлага множество функции:
1. Здрава, лека и водоустойчива кутия за пренасяне
2. Работа с презареждащи се батерии
3. Зареждане посредством електрическата мрежа или 12 V автомобилен адаптер
4. Графичен LCD панел със задна подсветка
5. Вътрешна памет за последните 100 измервания
6. До 1000 измервания при напълно заредена батерия
7. Памет за сравнение на до 16 трансформатора
8. Тест за непрекъснатост (continuity)/поляритет
9. Напълно автоматизирано измерване
10. Функция за сравнение спрямо номинални стойности
11. Измерва токове до 1 A при тест на токов трансформатор (CT)
12. Литиево-йонна батерия, 16.4 V/1.6 Ah
13. 2-годишна гаранция
14. TR-1P с вграден принтер

Технически параметри:
1. Коефициент на трансформация:
- Обхват на измерване на коефициента на трансформация: 0.8 ... 100, резолюция: 5 знака
- Точност при PT (potential - трансформатор на напрежение) (40 V): ±0.08% от обхв. ± 1 LSD
- Точност при CT (current - токов трансформатор) (1 до 5 V): ±0.08% от обхв. ± 1 LSD
- Обхват на измерване на коефициента на трансформация: 101 ... 4000, резолюция: 5 знака
- Точност при PT (40 V): ±0.08% от обхв. ± 1 LSD
2. Тестов ток, режим PT: 0 ... 0.1 A, режим CT: 0 ... 1 A, точност: ± 1 mA, резолюция: 0.1 mA
3. Изходно напрежение, режим PT: 40 V AC, режим CT: 1 до 5 V, вход от автомобилно захранване: 100 до 250 V AC 50/60 Hz автоматично, 12 V DC (опционално)
4. Интерфейс: RS 232
5. Лицев панел: анодизиран алуминий
6. Работна температура: -10 до 60 °C
    Температура на съхранение: -40 до 70 °C

Доставката включва:
1. При TR-1 (M681R): 5 м измервателен кабел (комплект)
2. При TR-1P (M681K): 5 м измервателен кабел (комплект), модулен принтер
