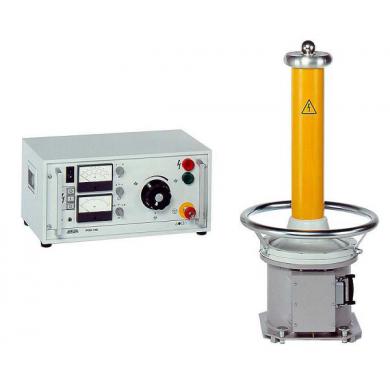

Уредът PGK 110 НВ се състои от управляващ модул “В” и модул за високо напрежение “Н”. Той изработва плавно регулируемо изпитващо напрежение с мрежова честота или постоянно изпитващо напрежение с положителна или отрицателна полярност. Управляващият модул е в 19-инчово изпълнение и е снабден с индикация за ток и напрежение, електробезопасно управление съгласно DIN VDE 0104 / EN 50191 и трансформатор за избор на напрежение. Модулът за високо напрежение съдържа трансформатор с течна изолация и според вида на напрежението – изправител или съпротивителна колона. Чрез изправителя става възможна промяната на полярността на изпитващото напрежение.

Характеристики на уреда:

• неизискващо особена поддръжка изпълнение
• плавно регулируемо напрежение на изхода
• електробезопасно управление по DIN VDE 0104 / EN 50191
• ограничение тока на късо съединение
• аналогова измервателна скала за напрежение с два обхвата
• аналогова измервателна скала за ток с 3 обхвата
• топлинна защита срещу претоварване по ток

Технически данни на PGK 110 HB:

захранване

220 - 230V/110 -120V/ 240V

честота на захранването

45…..60 Hz

номинална мощност

1380 VА

максимална мощност (при късо съединение на изхода)

2650 VА

максимално напрежение на изхода АС / DC на празен ход

94 кV еф. / 126 кV

номинално напрежение на изхода АС / DC

80 кV еф./ 110 кV

траен ток на изхода АС / DC

14 mA еф./ 5 mA

максимален ток на изхода АС / DC при к.с.

30 mA еф./ 17mA

клас на точност на киловолтметъра

2,5

клас на точност на милиамперметъра

2,5

околна температура

работна: 0…+45°C

съхранение -20…+60°C

размери на корпуса на управляващия модул ШхВхД

502 х 241 х 290 mm

размери на модула високо напрежение (височина / диаметър )

1130 mm / 640 mm

тегло на управляващия модул

17kg

тегло на модула високо напрежение

75kg

Указания за поръчка на PGK 110 HB:

Уред PGK 110 НВ със стандартна окомплектовка

411+017

Доставката включва:

разрядна щанга ES 110; 18 кWs (kJ)

411-511

мрежов кабел

554-015

кабел за връзка между модулите – 5 m

471-933

заземителен кабел – 3 m

460-462

кабел високо напрежение за включване към изпитвания обект - 2,5 m (включително крокодилна клема)

460-477

ключ за смяна изправител/съпротивителна колона

460-459

изправител (вграден)

470-439

съпротивителна колона за режим AC

470-440

ръководство за обслужване

Опции, обект на допълнителна поръчка:

количка за модула високо напрежение

470-577

сгъваем статив за уреди 19”-во изпълнение; работна височина 90 cm

411-536

приспособление за автоматично разреждане ЕМ 110; 45 кWs

470-662

устройство за аварийно изключване със сигнални лампи; дължина на кабела 25 m

471-219

устройство за аварийно изключване със сигнални лампи; дължина на кабела 50 m

470-809

Куфар за едновременно  транспортиране на двата модула (ШхВхД) - 670х1680х670 mm

471-179

Външен понижаващ aвтотрансформатор110/230V, 1.5kVA

472-094
