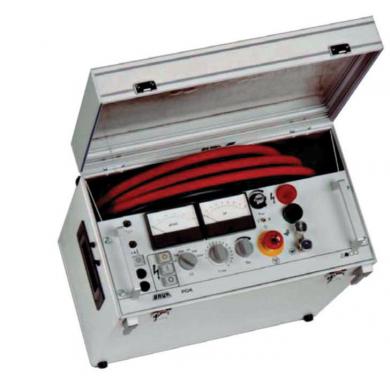

PGK 80 – Уред за изпитване на изолация с високо напрежение. Уредът PGK 80 е компактен уред за изпитване на изолация, като високото напрежение се генерира посредством повишаващ трансформатор и допълнително, последователно свързано съпротивление. Благодарение на собствената работна честота 20 kHz са възможни малките размери на уреда. Уредът е поместен в преносим куфар с дръжка и ремък за носене през рамо. Това прави уредът лесно преносим и добре окомплектован за провеждане на измервания на открито и закрито.

Максимално изпитвателно напрежение: 80 kV DC / изходящ ток: 0,8 mA.

Характеристики на уреда:

• плавно регулируемо напрежение на изхода
• измерването на напрежение се извършва директно на изхода за високо напрежение
• таймер с работен интервал 1...30 min
• терминал за измерване на малки токове на изолацията
• ограничаване тока на късо съединение
• блокировка за включване на високото напрежение
• защита от преходни процеси
• безопасна работа според VDE 0104
• гнездо за предпазни контакти, ключ за изключване при опасност, предупредителни лампи
• изход за печатащо устройство (за токовия обхват)

Устройство за разреждане – интегрираното в уреда устройство за разреждане работи автоматично и независимо от позицията на инструмента. Разрядният резистор издържа на максимална енергия на разреждане 8000 Ws. При отпадане на захранващата мощност разрядното устройство се включва автоматично.

Технически данни на PGK 80:

Мрежово напрежение

220-230 V; 50-60 Hz

(възможност 110-120V/240 V с външен трансформатор)

Макс. консумация на мощност

Номинално изходно напрежение

Номинален изходен ток

Изходен ток на късо съединение

1400 VA

80 kV (DC отриц.)

0,8 mA при 80 kV;

1,5 mA при 70 kV

20 mA

Таймер

0...30 min

устройство за разреждане

максимална енергия при разреждане 8000 Ws, интервал м/у две разреждания 15 min, Та = 20 °С

Измервателен обхват за напрежение

I:          0 … 80 kV

II:         0 … 16 kV

точност на киловолтметъра

± 2,5 %

Измервателен обхват за ток

1 μА / 10 μА / 100 μА;  1 mA / 10 mA / 100 mA

чувствителност по ток

20 nA

относителна влажност

≤ 90%, не кондензира

температурен интервал

работна температура:  0 °С...+45 °С

температура на съхранение:  -20 °С...+60 °С

размери (ШхВхД)

495 х 460 х 285 mm

тегло

25 kg

отговарящ на CE

Директива за НН 73/23/ЕЕС

EN 61010-1, VDE 0104, EMC директива 89/336/EEC с промени 91/263/ЕЕС, 92/31/ЕЕС; VDE 0843 част 2, IEC 801-2/ VDE 0843 част  11, EN 55 011

Доставката на уреда включва:

Високоволтов изпитвателен комплект PGK 80

411+019

високоволтов изпитвателен кабел дълъг прибл. 4m, свързан постоянно към уреда

заземителeн проводник 3 m с клема с ширина 24 mm

мрежов кабел свързан постоянно към уреда

ръководство за обслужване

Опции, предмет на допълнителна заявка:

разредителен лост ES 70; 12 kWs
